1、主要用途及适用范围

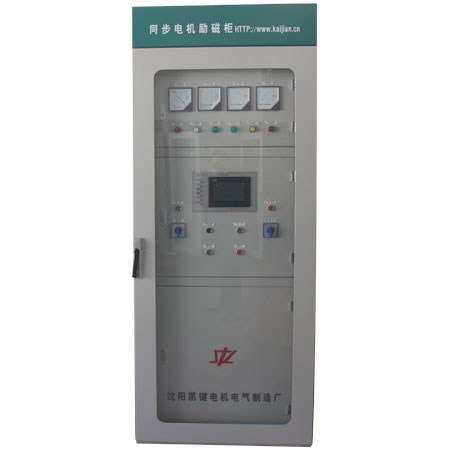

KYC系列微机控制同步电动机励磁装置是我公司研发的新一代同步电动机励磁系统, 其核心控制单元为KYCK-153 型微机控制同步电动机励磁调节器；该类型控制器可以根据现场需求组成双通道模式。可满足同步电动机常规异步起动，自动励磁调节等要求；与传统励磁控制装置相比较，KYC型励磁控制装置采用新型控制芯片+工业触摸屏，具有高集成度、高可靠性、响应快速，保护全面且人机界面采用7寸触摸屏具有界面友好，显示直观，操作方便等特点。

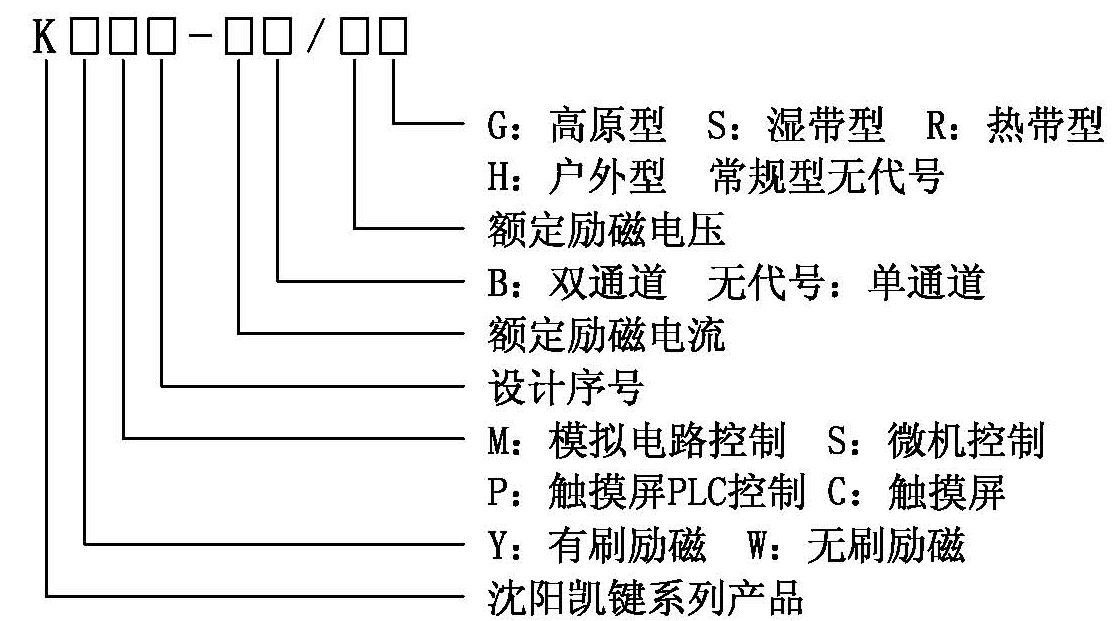

2、型号说明

2、技术特点

1．KYCK-153励磁调节器采用国外进口的新型嵌入式ATMEL处理器作为核心控制单元，且采用硬件独立的双CPU模式（1+1>2），做到触发和控制双路隔离控制，即使极端情况下造成控制器芯片逻辑错误，主芯片进行自动修复时，也不影响触发工作，使得该型控制器具有很高的工业现场抗干扰能力。

2．人机交互采用标准配置7英寸宽屏彩色显示触摸液晶面板，出口设备可支持中、英双语显示，部分设备还支持俄语显示。完全菜单化操作，能显示控制方式、定子电压、定子电流、励磁电压、励磁电流、触发角度及运行状态等参数的显示与设置。

3．摒弃了传统的硬件参数调节，增加软件电位器功能，使用能够在菜单上软件电位器进行参数整定，使调试和现场维护更加轻松灵活。

4．灭磁系统采用安全可靠的双路或门灭磁方式，即微机零压灭磁与高压感应灭磁，且具有手动灭磁和自动零压灭磁功能，可由微机实时控制启动电阻的投入与切除，以满足电机启动特性，消除启动过程中的脉振，使电机平稳启动。电机运行时自动转换为高通灭磁，停机时自动开启逆变及零压灭磁，最大程度的保护电机与可控硅的安全，提高了电机及电气设备的使用寿命。

5．支持全压与降压异步起动（串电抗器、高压软起、水电阻等方式）

6．具有滑差投励、时间投励和最小感应转子电压投励三种方式，优先采用顺极性滑差投励，当滑差投励太慢或者投励困难时，控制器依次启用最小感应转子电压和时间投励方式确保投励成功，投励全过程采用智能实时监控及显示。

7．具有防早投功能确保电气回路或外界干扰下，电机发生过早投励而造成过载失步，启动失败。

8．采用大功率、多脉冲阵列式触发脉冲回路，在1个触发脉冲内形成多组脉冲，确保其他设备起动及运行时造成电网波动时，可控硅触发的平稳及可靠。

9．闭环/开环两种控制模式，支持恒触发角、恒流调节与恒功率因数调节。且可进行无扰动切换。

10．可组成双机系统，主机与备机并列运行，具有100%的软、硬件冗余。备机自动跟踪主机运行状态；设有双机切换优先级控制，主机调节器故障时，自动切换至备用调节器；且切换无抖动。

11．具有强大的保护功能，快熔熔断，冷却风机故障、欠励、过励、启动超时、强励超时、强励限制、失步保护等故障报警与分闸等综合保护功能。

12．全面的软、硬件检测保护，硬件对多组内部电源（开入、开出电源、传感器电源等）进行监控，输入口采用光耦进行隔离；软件采用看门狗，可防止恶劣环境下导致系统死机或运行紊乱。

13．主回路采用自散热+3风机强制风冷，风力强劲，可应对夏季高温环境。

14．事件记录器，能迅速地对电源、硬件、软件的故障进行诊断与处理，准确记录装置的故障时的时间、励磁电压、励磁电流、定子电压、定子电流等值的记录，方便查询和排除故障。

15．自调制参数，技术人员调试完毕后，现场无需再次调试即可使用，简化现场人员操作难度。

16．宽电压输入AC175V∽250V，50Hz±6%，适用于矿山、冶金等现场大型设备未启动时，供电电压很高及启动瞬间电压波动剧烈的场合；

17．具有多种强励功能，外部强励、低电压强励、投励强励、失步强励并具有强励超时保护功能。强励系数140%，强励时间，强励间隔时间可由软件相应设置。

18．具有调试/零位/允许三种工作模式。系统可对外提供一个隔离的RS485串行数据口，使用标准MODBUS通用协议，通过与上位机监控系统联机通信，可对励磁系统实现遥测及遥控功能。

3、主要功能及技术参数

3.1 主要功能

装置功能大部分由软件完成，主要功能如下：

3.1.1 恒触发角运行（开环）；

3.1.2 恒励磁电流运行（闭环）；

3.1.3 恒功率因数运行（闭环）；

3.1.4 数字PID整定调节参数；

3.1.5 实时功率因数及失步检测功能；

3.1.6  大容量故障记录功能；

3.1.7  定子电压、电流显示及检测功能

3.1.8  励磁电压、励磁电流显示及检测功能

3.1.9 过励、欠励、强励等各种限制保护功能；

3.1.10 熔断器熔断、空气开关跳、风机故障、快速熔断器报警功能；

3.1.11 电源、硬件、软件故障检测和处理功能；

3.1.12 参数在线修改及详细故障读出功能；

3.1.13 上位机通讯功能：RS485。
