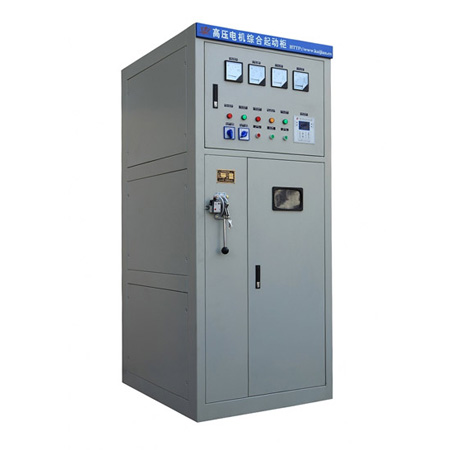

KTFZ同步电机高压启动柜

KTFZ同步电机高压启动柜

详细介绍

KTFZ同步电机启动柜

KTFZ同步电机启动柜

1、主要用途及适用范围

我公司长期致力于高压电机起动、同步电机励磁设备的研究与制造,具有先进的控制技术及成熟的生产体系,在行业中处于领先水平。

KTFZ系列高压电机综合起动柜,适用于交流50Hz(60Hz)、电压3-10kV电力网络中,对于不可逆、不调速及不要求制动的高压同步电动机进行起动、停止及运行控制。

本装置采用了高科技产品电机专用型KMP-106型电机综合保护仪,有效地保证了高压电机的可靠运行。KTFZ系列高压电机综合起动柜,广泛地应用于拖动大型水泵、风机、球磨机、轧钢机、压缩机、破碎机、皮带运输机等高压同步电动机。

本系列产品,有全压、电抗器和液阻软起等起动方式。

2、型号说明

KTFZ型高压电机综合起动柜



3、功能说明

KTFZ型高压电机综合起动柜,可根据现场设备及用户要求灵活配置,分为全压、降压或液阻软起等几种柜型。真空开关可根据要求采用真空断路器或真空接触器。

对于KTFZ-JY型同步电机降压起动柜,减压起动方式采用高压电抗器作为降压限流元件,用以限制起动电流对电网和机械的冲击。

对于KTFZ-RQ型起动柜,需与KDBR、KDGR或KDYR型液阻或智能软起动柜配套使用,限流元件由另柜担当。

/3.1 本起动柜一次回路采用了高压真空开关。由于真空开关适用于频繁操作,因此起动柜可用于较为频繁操作的场所,真空开关操作时产生的过电压可以通过避雷器进行抑制和保护。当高、低压供电系统失压时,起动柜均可以保护分闸。

高压隔离开关与真空开关之间设有电气联锁,在真空开关分断状态下,按动电磁锁的按钮并拔出锁销即可分合隔离开关,(注意:用电磁锁钥匙也可在无操作电源的情况下将锁打开)保证操作者在未切断真空开关的情况下,不能分合高压隔离开关。

3.2 KMP-106型电机综合保护仪采用新型高性能单片机,功能强大,抗干扰性能好,运算速度快。用户可根据需要灵活设定各种参数和功能,为三相交流电机提供了一套完整的智能化保护措施。该装置能对电机运行过程中出现的启动超时、过流、过载、堵转、缺相、不平衡、过压、欠压、失压等多种情况进行保护,从而保证了电机的安全运行。

保护仪在出厂时,已经根据电机性能和负载特性,设置并且输入数据。用户也可根据说明书,结合现场实际情况进行调整,监视或操作。保护仪的使用方法,请参考保护仪说明书进行操作。

对于真空接触器型起动柜,应将保护仪的过流保护功能封锁。

3.3起动柜对外设有工艺联锁端子以便与各种主机控制箱联接,用户可根据实际情况需要,决定是否使用。

3.4起动柜设有SA2两地操作选择开关,作为远程或本柜两种操作方式,供用户选择。如果用户使用远程操作方式,可连接对外预留端子中的外控合闸、外控分闸端子,在随机文件中有详细的端子配线图,可非常方便的与远程操作控制台进行联接。

3.5 对于KTFZ-JY降压起动柜,电机起动时间间可由励磁柜或本柜时间继电器KT2确定,根据所带负载,现场整定在0~99秒范围内,出厂整定在10秒。

由励磁柜滑差检测单元控制起动时间,时间继电器KT2仅作为后备转全压器件发出动作指令。

对于KTFZ-RQ型起动柜,电机起动时间由液阻柜或智能起动柜控制起动时间。

3.6 操作面板上装有三相电流表、电压表和指示灯,用户可以随时观察电动机的运行状况,并且有些已引至接线端子,供中控或现场操作方式选用。

3.7 当电网或电机出现异常时,起动柜分闸并发出声光报警信号,直至故障消除并按动故障复位按钮为止。

当电网电压过低时,起动柜由综合保护仪ZB向励磁柜输出强励指令,以保证电机同步运行。

3.8 当励磁柜、软起柜或外部其他设备故障时,向高压柜发出故障指令,高压柜报警并且真空开关分闸,以保证电机的安全。

3.9起动柜设有延时分闸接口,供诸如“励磁风机故障”类的可延缓分闸的故障信号使用,可做些分闸前的准备工作。

3.10 同步电机的起动和运行必须配备合适的励磁装置(KYM、KYS或KYP),为此高压起动柜设计并预留与励磁柜的接口电路。并且在随机文件中有详细的端子接线图,可非常方便的与励磁柜进行对接。

3.11 同样,KTFZ-RQ型起动柜配备了合适的与KDBR、KDGR或KDYR型液阻或智能软起动柜的接口电路。



4、结构

起动柜为柜式结构,其中高压隔离开关、真空开关、避雷器、电压互感器、电流互感器等装于柜内的后部。

对于降压起动柜,柜内下部同时还安装有短接接触器和起动电抗器,大容量电抗器需另附柜安装。

对于采用真空接触器作为主开关的起动柜,柜内上部还装有高压熔断器,作为电机短路保护之用。

在柜内上部前面,装有电气控制箱,箱内装有低压电气控制器件和接线端子,箱门上装有指示仪表、操作器件及电机综合保护装置。
