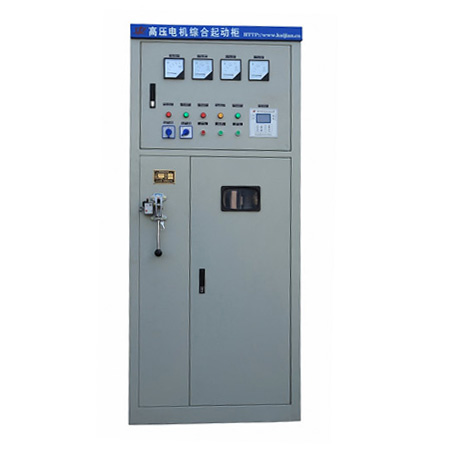

KSFZ鼠笼式高压启动柜

KSFZ鼠笼式高压电机启动柜

1、主要用途及适用范围

高压电动机是各工业部门广泛使用的重要电器设备，而高压电动机综合起动柜性能技术水平，直接影响其电机及负载的运行质量。

KSFZ系列高压电机综合起动柜，适用于交流50Hz（60Hz）、电压3kV-10kV电力网络中，对于不可逆、不调速及不要求制动的高压笼型电动机进行起动、停止及运行控制。

KSFZ系列高压电机综合起动柜，广泛地应用于拖动大型水泵、风机、球磨机、轧钢机、压缩机、破碎机、皮带运输机等高压笼型电动机。

本系列产品，有全压、电抗器和液阻软起等起动方式。

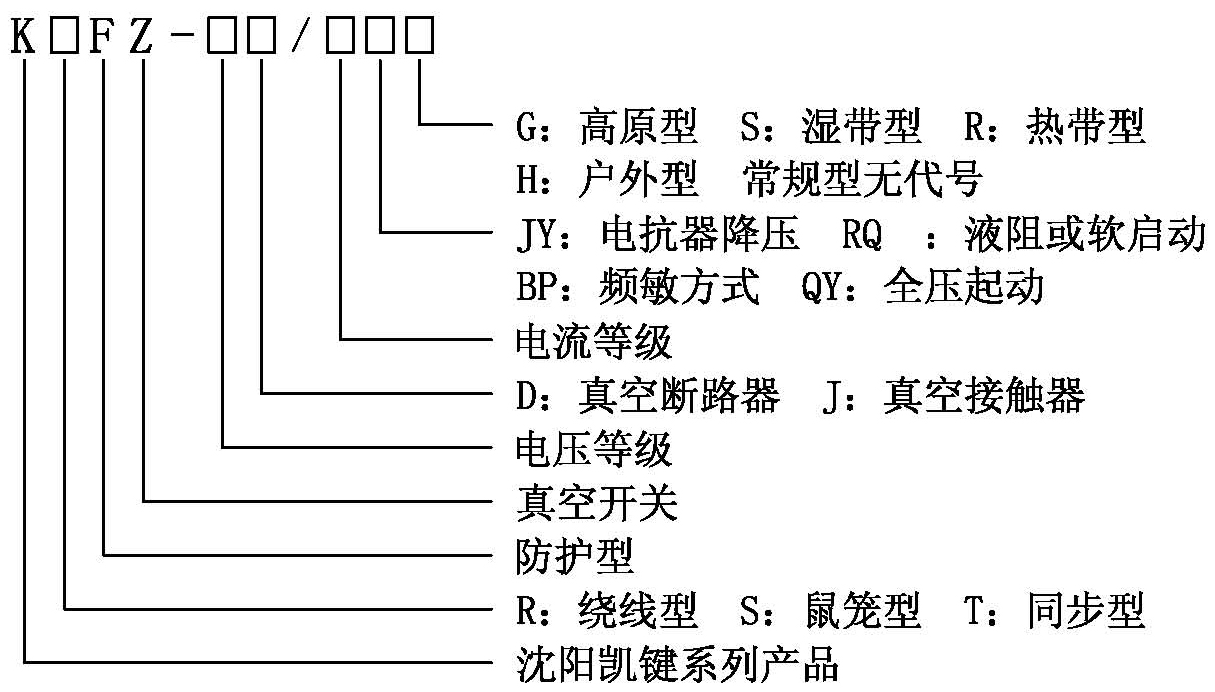

2、型号说明

3、功能说明

3.1 本起动柜一次回路采用了高压真空开关，真空开关具有真空灭弧室，灭弧能力强、介质强度高，结构相对简单，免于维护，提高了使用寿命。适用于频繁启动的场合。

3.2 采用KMP-106型电机专用综合保护仪，其CPU采用新型高性能单片机，运行速度快，抗干扰性能好。为三相交流电机提供了一套完整的智能化保护措施。该装置能对电机运行过程和运行中出现的启动超时、过流、过载、堵转、缺相、不平衡、过压、欠压、失压等多种情况进行全面保护，从而保证了电机的安全运行。

3.3起动柜对外设有工艺联锁端子以便与各种主机控制箱联接，用户可根据实际情况需要，决定是否使用。

3.4起动柜设有操作选择开关，可实现远程或本柜两种操作方式，供用户选择。4.5 对于KSFZ-JY降压起动柜，电机起动时间间可由励磁柜或本柜确定，根据所带负载进行整定，整定范围0～99秒。对于KSFZ-RQ型起动柜，电机起动时间由液阻柜或智能起动柜控制起动时间。

3.6 操作面板上装有三相电流表、电压表和指示灯，用户可以随时观察电动机的运行状况，并且有些已引至接线端子，供中控或现场操作方式选用。

3.7 当电网或电机出现异常时，起动柜分闸并发出声光报警信号，直至故障消除并按动故障复位按钮为止。

3.8 留有外部分闸接口，当软起柜或外部其他设备故障时，向高压柜发出故障指令，高压柜报警并且真空开关分闸，以保证电机的安全。

3.9 同样，KSFZ-RQ型起动柜配备了合适的与KDBR、KDGR或KDYR型液阻或智能软起动柜的接口电路。

3.10  就有电压电流上传功能（用户可选配）
