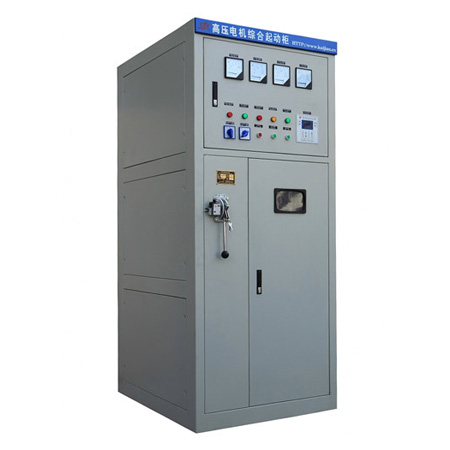

KRFZ系列高压电机综合启动柜

KRFZ绕线式高压电机启动柜

1、主要用途及适用范围

KRFZ系列高压电机综合起动柜,适用于交流50Hz(60Hz)、电压3kV-6kV-10 kV电力网络中,对于不可逆、不调速及不要求制动的高压绕线电动机进行起动、停止及运行控制。

本装置采用了高科技产品KMP-106型电机综合保护仪,有效地保证了高压电机的可靠运行。KRFZ系列高压电机综合起动柜,广泛地应用于拖动大型水泵、风机、球磨机、轧钢机、压缩机、破碎机、皮带运输机等高压绕线电动机。

本系列产品,频敏变阻器和液阻软起等起动方式。

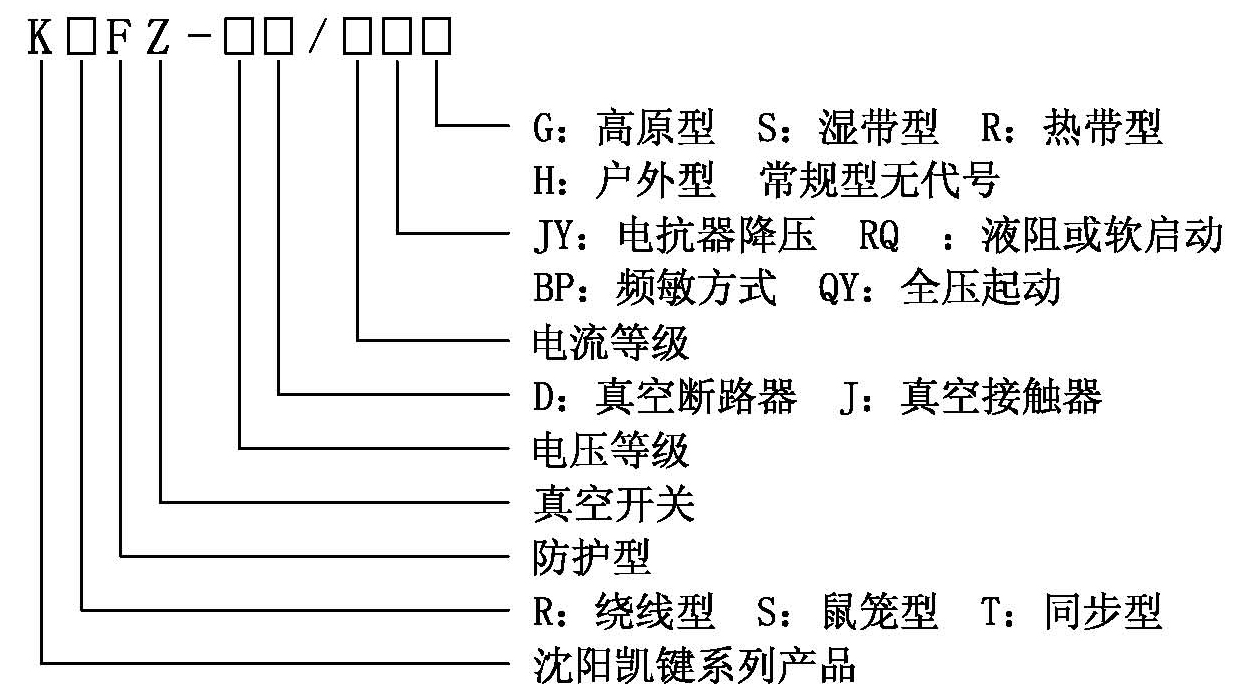

2、型号说明

KRFZ系列高压电机综合起动柜

3、功能说明

KRFZ型高压电机综合起动柜,分为频敏变阻器或液阻软起等几种柜型。真空开关采用真空断路器或真空接触器。

对于KRFZ-BP型绕线电机频敏起动柜,起动方式采用频敏变阻器作为降压限流元件,用以限制起动电流对电网和机械的冲击。

对于KRFZ-RQ型起动柜,需与KZYR型液阻软起动柜配套使用,限流元件由液阻软起动柜担当。

3.1 本起动柜一次回路采用了高压真空开关。因此起动柜可用于较为频繁操作的场所,柜内配有避雷器,可对过电压进行抑制和保护。

柜内设计有供电保护,当高、低压供电系统失压时,起动柜均可以保护分闸。

3.2 KMP-106型电机综合保护仪采用新型高性能单片机,功能强大,抗干扰性能好,运算速度快。用户可根据需要灵活设定各种参数和功能,为三相交流电机提供了一套完整的智能化保护措施。

3.3 该装置能对电机运行过程中出现的启动超时、过流、过载、堵转、缺相、不平衡、过压、欠压、失压等多种情况进行保护,从而保证了电机的安全运行。

保护仪在出厂时,已经根据电机性能和负载特性,设置并且输入数据。用户也可根据说明书,结合现场实际情况进行调整,监视或操作。保护仪的使用方法,请参考保护仪说明书进行操作。

对于真空接触器型起动柜,应将保护仪的过流保护功能封锁。

3.4起动柜对外设有工艺联锁端子(启动、停止、分闸等),用户可根据实际情况需要,决定是否使用。

3.5起动柜设有两地操作选择开关,作为远程或本柜两种操作方式,供用户选择。如果用户使用远程操作方式,可连接对外预留端子中的外控合闸、外控分闸端子,在随机文件中有详细的端子配线图,可非常方便的与远程操作控制台进行联接。

3.6 对于KRFZ-BP降压起动柜,电机起动时间间可由励磁柜或本柜时间继电器KT2确定,根据所带负载,现场整定在0~99秒范围内,出厂整定在10秒。

对于KRFZ-RQ型起动柜,电机起动时间由液阻软起动柜控制起动时间。

3.7 操作面板上装有三相电流表、电压表和指示灯,用户可以随时观察电动机的运行状况,并且有些已引至接线端子,供中控或现场操作方式选用。

3.8 当电网或电机出现异常时,起动柜分闸并发出声光报警信号,直至故障消除并按动故障复位按钮为止。

3.9 当软起柜或外部其他设备故障时,向高压柜发出故障指令,高压柜报警并且真空开关分闸,以保证电机的安全。

3.10 同样,KRFZ-RQ型起动柜配备了合适的与KZYR型液阻软起动柜的接口电路。
