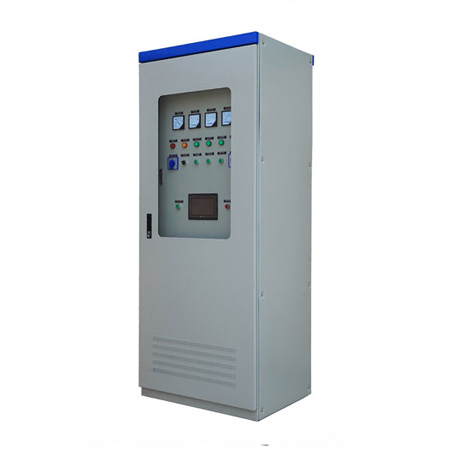

无刷同步电机励磁柜

1、主要用途及适用范围

无刷同步电动机是在有刷同步电动机的基础上,在电机转子上增加了同轴的旋转整流盘和交流励磁机。由于取消了有刷电动机励磁中的碳刷和集电环,实现了电气的硬连接,因此可以长时间可靠运行而不检修、少维护,无火花,这是对实现自动化、无人值班的有利条件。此外即使在环境十分恶劣的场所,如带易爆炸气体的矿井、带腐蚀性的化工厂、电冶、电镀车间等,采用无刷同步电动机可以省掉额外的防护措施。

KWPB无刷励磁同步电机励磁装置是新一代的无刷同步电动机励磁装置。本装置采用可编程序控制器PLC进行励磁调节,双通道主备用工作方式,采用闭环调节和控制,具有恒励磁电流运行、恒功率因数运行、失步保护等功能,以及常规励磁不能实现的许多控制、限制、保护和自诊断自恢复功能,增强了同步电动机和供电网络的动态稳定性。

KWPB无刷励磁同步电机励磁装置采用触摸屏进行人机信息交换,界面友好,显示直观,操作方便。

KWPB无刷励磁同步电机励磁装置适用于拖动重载、轻载或冲击性负荷的无刷同步电动机的直流励磁电源,与同步电动机单机配套。例如:拖动各种大型磨机、风机、压缩机、水泵、轧钢机、破碎机、皮带运输机等设备。

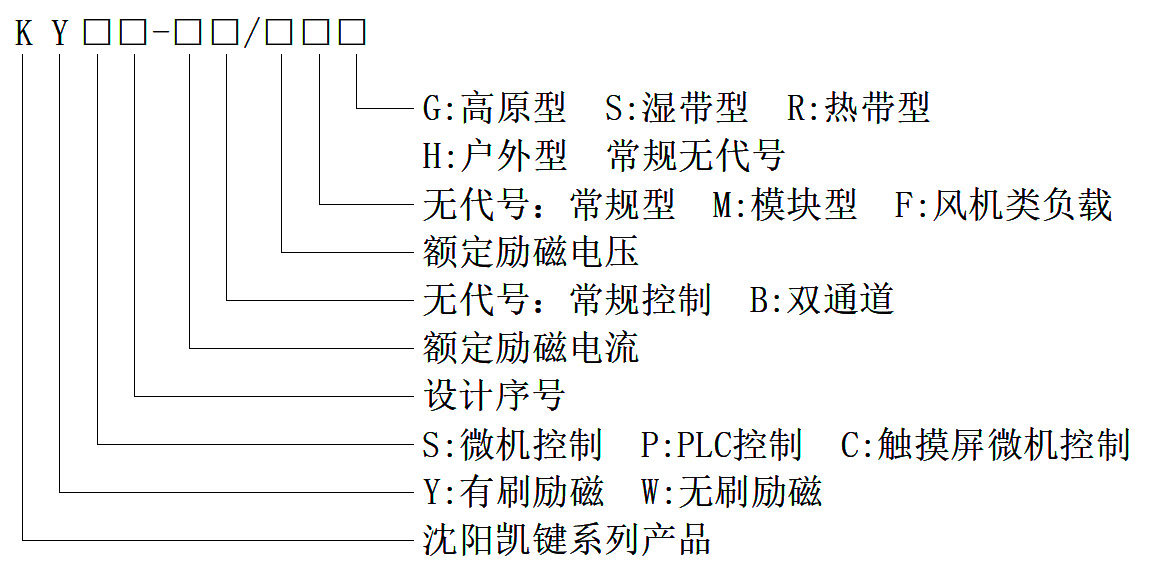

2、型号说明


KYS P C励磁柜型号说明.jpg



3、技术特点

3.1 本装置主回路采用晶闸管三相全控桥式智能整流模块,线路简洁,工作可靠。

3.2  本装置输入电源为交流三相四线制AC380V/220V,不受相序限制。

3.3 本装置具有换向过电压、操作过电压等多重过电压吸收保护环节,并采取了晶闸管均压措施。

3.4 本装置保护功能齐全,快速熔断器熔断、整流盘故障及电机失步等均具有声光报警功能。

3.5 与同步电动机定子回路没有直接的电气联系,因此同步电动机定子回路可根据具体情况设计为高压3kV~6kV~10kV或380V,

3.6 支持全压起动或降压起动(串电抗器、固态软起、水阻柜等)。

3.7 具有整流盘故障在线检测功能。

3.8 励磁调节和控制采用西门子可编逻辑控制器PLC,功能强大,工作稳定可靠,装调简便。

3.9 本柜采用触摸屏做为人机对话器件,显示直观,界面友好,信息量大,操作方便。功能选择及参数设定采用菜单操作,非常直观和简便。

3.10 多数据显示,可实时显示电机定子电压、定子电流、功率因数、额定功率、励磁电压、励磁电流等信息。

3.11 本装置有两套独立的PLC调节控制单元及晶闸管智能模块通道,可人为指定其中一套为工作通道,备用通道自动跟踪工作通道,在工作通道发生电源故障、硬件故障和软件故障时自动切换到备用通道。

3.12 本装置具有多种强励功能,强励时间与强励倍数可通过调节器的菜单进行设定。

3.13 工作方式:恒励磁电流运行、恒功率因数运行。

3.14 本装置有完善的自检功能及保护措施,用于保护励磁调节器本身和同步电动机的安全运行。

3.15 本装置备有信息交换的通讯接口,作为与上位机通讯之用。



4 主要功能及技术参数

4.1 主要功能

装置功能大部分由软件完成,主要功能如下:

4.1.1 开环运行;

4.1.2 恒励磁电流运行;

4.1.3 恒功率因数运行;

4.1.4 数字整定调节参数;

4.1.5 失步检测功能;

4.1.6 过励、欠励等各种限制保护功能;

4.1.7 熔断器熔断、空气开关跳、互感器断线、同步信号故障检测和处理功能;

4.1.8 电源、硬件、软件故障检测和处理功能;

4.1.9 参数在线修改及详细故障读出功能;

4.1.10 上位机通讯功能:RS485。
