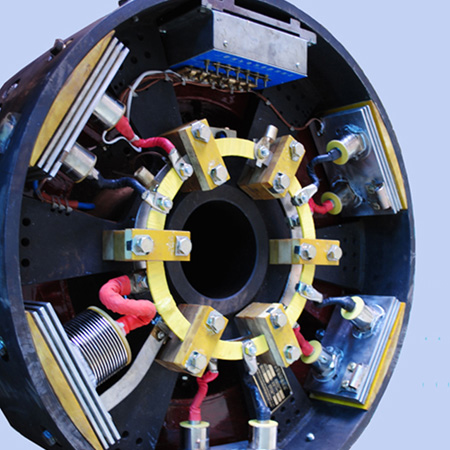

无刷电机旋转整流盘

无刷电机旋转整流盘

详细介绍

KXZD(F)无刷电机旋转整流装置

一、概述

随着现代工业的高速发展和科学技术的提高,同步电机的无刷励磁技术受到了广大用户的关注,对其励磁装置提出了更高的要求。我公司生产的KXZD(F)系列无刷同步电动机(发电机)旋转整流装置技术先进,制造精良,功能齐全,工作可靠,并可以提供与之配套的先进无刷励磁静止励磁柜

无刷同步电机的旋转整流装置的作用是将交流励磁机电枢所发出的三相交流电,转变为励磁直流电的装置。它和电机同轴安装,随着电机高速旋转,与静止励磁柜之间没有直接电的联系,因此对其系统器件和控制方式提出了苛刻的要求。

KXZF型无刷同步发电机的旋转整流装置包括整流系统器件及其保护装置。

KXZD型无刷同步电动机的旋转整流装置不但包括整流系统器件,而且还装有灭磁系统器件,投励环节器件,以及上述环节的控制系统,包括投励器件的控制、灭磁器件的控制及本身的工作电源系统。

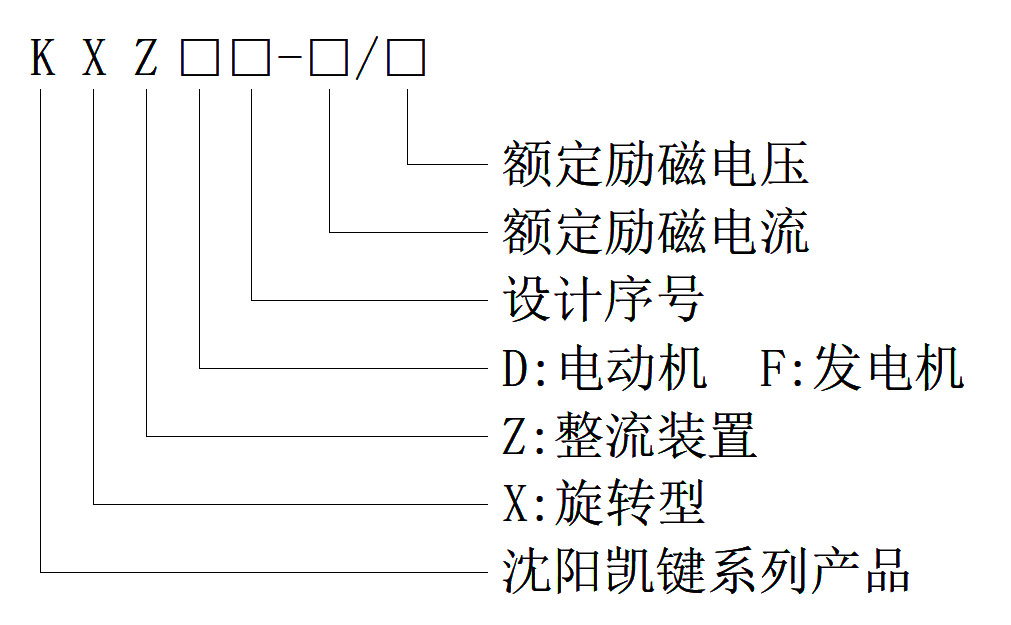

二、型号说明


三、技术特点

1  KXZF发电机旋转整流装置的设计采用三相桥式全波整流电路,短路和过载保护的快速熔断器布置在三相桥式全波整流电路的交流输入侧,装置外侧装有轴流浆式风叶,作为系统的冷却之用。

2  如果用户需要,发电机旋转整流装置可以安装供测量和保护之用的辅助刷。

3  KXZD电动机旋转整流装置的设计同样采用三相桥式全波整流电路,投励控制由晶闸管完成,其保护由静止励磁柜承担。

4  本装置装有两个灭磁电阻,其结构采用半圆形设计,体积小,功率大,空间利用率高,工作可靠。

5  整流盘上装有集控单元,本集控单元采用集成电路,将滑差检测投励环节与灭磁检测控制环节等电路集中于同一装置内,具有结构紧凑、调试方便等优点。

6  整流盘上设有调整端子,供滑差投励及延时投励的整定值的调整。滑差整定范围5%~7%,延时整定范围8~35s,也可以按用户的要求设计。

7  本集控单元内部采用优质电子器件经特殊环氧树脂密封模压浇注,功能强大,工作稳定可靠,调试简便。

四、外形及安装尺寸

电动机旋转整流盘与发动机旋转整流盘的结构及外形尺寸有较大差异。其安装形式又分为法兰盘或轴热装两种。因此外形及安装尺寸可按配套电机厂的要求协商生产。
