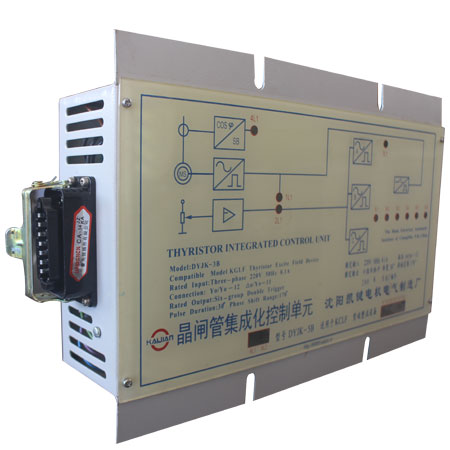

DYJK-5B同步电机励磁控制器

DYJK-5B同步电机励磁控制器

详细介绍

DYJK-5B同步电机励磁控制器

DYJK-5B同步电机励磁控制器

DYJK型同步电动机励磁装置集控单元

1 主要用途及适用范围

同步电动机是电力系统以及工业生产中的重要设备,其励磁装置的性能直接影响同步电动机运行的可靠性和稳定性。

同步电动机励磁装置集控单元 (以下简称集控单元) 主要用于轻载或重载起动的同步电动机。本集控单元适用于组装和改造KGLF10,KGLF11,KGLF,KLF,BL1型同步电动机励磁装置。可控制同步电动机功率为125~10000KW的励磁电源。可用于三相全控桥式整流电路,亦可用于三相半控桥式电路。

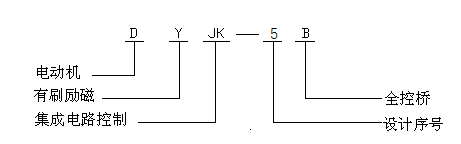

2 型号说明

    DYJK-5B同步电机励磁控制器

3 使用条件

3.1 海拔高度不超过2000米;

3.2 周围介质温度不高于+45℃、不低于 -10℃;

3.3 无导电尘埃及足以腐蚀金属、破坏绝缘的气体场所;

3.4 没有爆炸危险场所;

3.5 相对湿度不大于90%(温度为+25℃时);

3.6无剧烈振动和冲击,垂直倾斜度不超过5°的场所;

3.7 没有雨雪侵袭的地方。

4 技术性能

本集控单元采用集成电路,将调节器、触发电路、投励环节及直流电源等电路集中于同一印刷板,具有结构紧凑、调试方便等优点。半导体元件均经过电、热老化筛选。集成电路使用插座,更换方便,维修快捷。

主要技术性能如下:

4.1 与同步电动机转子回路固接条件下,转子滑差为0.05时顺极性投励,并设有时间动作的后备投励环节。

4.2 当同步电动机降压起动时,具有按转子滑差为0.09~0.11自动投全压控制环节。

4.3 输出励磁电压、励磁电流的调节范围为电动机额定电压、额定电流的10%~125%。

4.4 具有强励功能,当电动机定子电压下降到额定电压的80%时,集控单元会接受到高压起动柜给出的强励磁信号,使电动机励磁电流(或励磁电压)上升,电压恢复后强励切除,系统又恢复到稳定运行状态。强励时间不大于60秒。

4.5 具有独立可靠的灭磁系统,通过合理的选用灭磁电阻RFD1与RFD2,灭磁可控硅V7与V8以及二极管V,使电动机在异步起动过程中,能自动灭磁。

4.6 当同步电动机失步运行时,电动机定子回路功率因数大幅度下降,失步保护电路经延时后,给出失步跳闸信号,延时跳闸可避免误动作,增加系统运行的可靠性。

4.7 当电动机定子回路断开时,可通过本集控单元中的延迟环节,使三相全控桥进入逆变状态,释放电动机励磁绕组能量,使硅元件不受过电压影响。

4.8 具有相序检测功能,当电源相序接错时,集控单元相序指示灯3L1亮。

5 工作原理

同步电动机的定子接入高压电源,降压或全压起动后,进入异步起动状态,通过灭磁环节自行灭磁。在此期间,触发电路脉冲被封锁,全控整流桥不工作。当转速上升到一定值时,通过集控中心的投全压环节,电动机按滑差转全压起动,当电动机的转速达到亚同步速时,通过投励环节,触发电路开启,输出脉冲至晶闸管控制极,全控桥输出直流电压,施加于电动机的励磁绕组,同步电动机被牵入同步运行,起动完毕。

改变励磁给定值,可使电动机在要求的功率因数下运行。

同步电动机晶闸管励磁装置的原理框图如图一所示。
