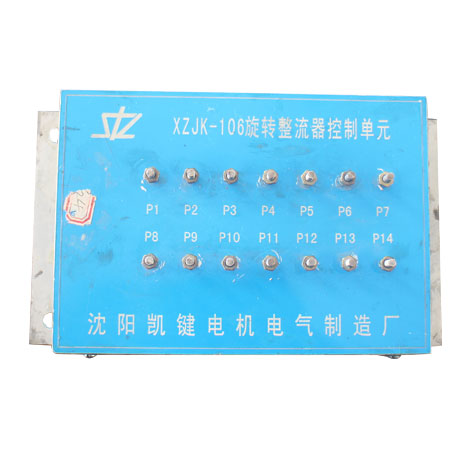

XZJK-106旋转整流器控制单元

XZJK-106旋转整流器控制单元

详细介绍

XZJK-106旋转整流器控制单元

XZJK-106旋转整流器控制单元

1、主要用途及适用范围

无刷励磁同步电动机是电力系统及工业生产中的重要设备,其控制设备旋转励磁装置集控单元的性能直接影响无刷励磁同步电动机运行的可靠性和稳定性。

旋转励磁装置集控单元用于无刷同步电动机旋转整流器上,通过自动灭磁环节能够使电动机可靠加速到亚同步转速,并通过检测滑差自动控制旋转整流器的投励输出,保证了同步电动机安全、可靠运行。控制同步电动机功率为125~10000KW。

本公司生产的XZJK系列集控单元,可完美兼容原沈电集团生产的集控单元

XZJK-1型集控单元。

2、型号说明



3 使用条件

3.1 海拔高度不超过2000米;

3.2 周围介质温度不高于+45℃、不低于 -10℃;

3.3 无导电尘埃及足以腐蚀金属、破坏绝缘的气体场所;

3.4 相对湿度不大于90%(温度为+25℃时);

3.5 没有雨雪侵袭的地方。

4 技术性能

   本集控单元采用集成电路,将滑差检测投励环节与灭磁检测环节等电路集中于同一印刷板,具有结构紧凑、调试方便等优点。对外接线及滑差调整使用11个接线柱,便于连接,维修快捷。

   主要技术性能如下:

4.1 与同步电动机转子回路固接条件下,转子滑差为0.05时顺极性投励,并设有延时投励环节。

4.2 具有独立可靠的灭磁系统,通过合理的选用灭磁电阻RFD、灭磁可控硅SMC以及二极管DMC,使电动机在异步起动过程中,能自动灭磁。

5 结构

5.1 本装置采用盒式结构,用硅胶封固,接线柱在装置上面,便于安装和连接。

5.2外形尺寸及安装尺寸见下图
