励磁柜调节器小知识

励磁柜调节器小知识

励磁柜调节器的主要任务就是根据检测到的发电机电压、电磁及其他状态信号,按照给定的调节准则自动调节励磁柜功率单元的输出,从而维持发电机端电压和实现并联机组间无功功率的合理分配,励磁柜调节器原理框图 ,主要包括测量单元、调差单元、控制算法及功率放大、同步和移相触发单元。微机励磁调节器硬件框图 其实它也是计算机控制系统通用的框图模式.主要由主控单元、模拟量输入单元、开关量物人输出单元、脉冲放大、人机界面和稳压电源等部分组成。

主控单元由CPU,存储器及总线接口等部分组成,励磁柜刹节器的控制算法、辅助控制、协调整个励磁柜调节器的运行均由此单元支持.是励磁柜调节器的核心单元。该单元随计算机技术的迅速发展,更新速度很快,种类繁多,但励磁柜调节器的基本原理基本相同。

人机界面主要完成人机之间的信息交换,包括接受运行、调试人员的命令和向运行、调试人员提供必要的运行状态信息,通信接口主要完成励破调节器与计算机监控系统之间的信息交换.具体说来,就是励磁柜控制器将励磁柜控制系统的状态信息送往计算机监控系统,以使运行人员随时了解励磁柜控侧系统的运行情况,同时又能接叉计算机监控系统发给励磁柜控制器的控制命令,以协调实现白动电压控制(AVC).

同步及移相触发单元的任务,是将PID调节单元拍出控制信号的变化,转变为脉冲相位的变化,并以此脉冲触发整流桥〔即励磁柜系统的功率翰出部分)的晶闸管,使其控制角。随的变化而改变,从而达到自动调节励磁的目的.励磁柜调节器的工作过程简述如下,当发电机端电庆升高时.经测量单元得到的发电机端电压与整定值比较,输出正比于发电机电压偏,再与调差单元的输出场综合得出综合偏差.控制算法根据综合偏差按给定的调节准则形成控制量作用于移相触发单元,使晶闸的控制角。增大,减小励磁柜功率回路的输出即励磁柜电压和励磁电流,使发电机电压下降到正常位;反之,降低。减小,增大励磁使之上升到正常值。

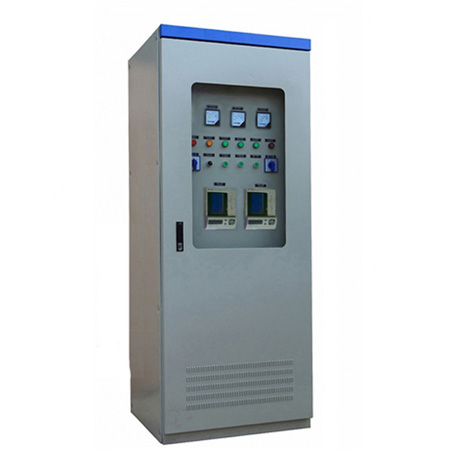

励磁柜
