KYS同步电机励磁柜

KYS同步电机励磁柜

详细介绍

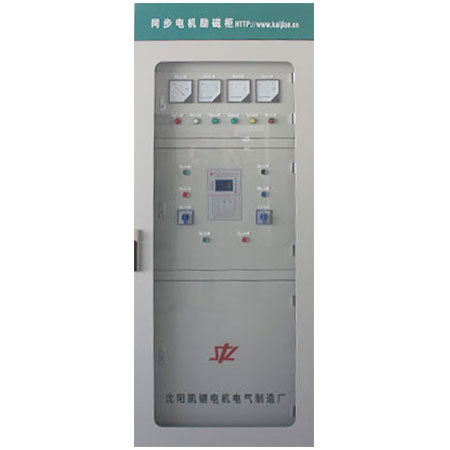

KYS同步电机励磁柜

1、主要用途及适用范围

KYS3系列同步电机励磁调节装置是新一代的同步电动机励磁装置。本装置采用采用技术先进,工作可靠的单片机作为核心控制器件,运用现代控制理论与技术,进行励磁调节。本装置采用闭环调节和控制,具有恒励磁电流运行、恒功率因数运行、失步保护等功能,以及常规励磁不能实现的许多控制、限制、保护和自诊断自恢复功能,增强了同步电动机和供电网络的动态稳定性。

KYS3系列同步电机励磁调节装置采用汉字显示液晶屏进行人机信息交换,界面友好,显示直观,操作方便。

KYS3系列同步电机励磁调节装置适用于拖动重载、轻载或冲击性负荷的同步电动机的直流励磁电源,与同步电动机单机配套。例如:拖动各种大型磨机、风机、压缩机、水泵、轧钢机、破碎机、皮带运输机等设备。

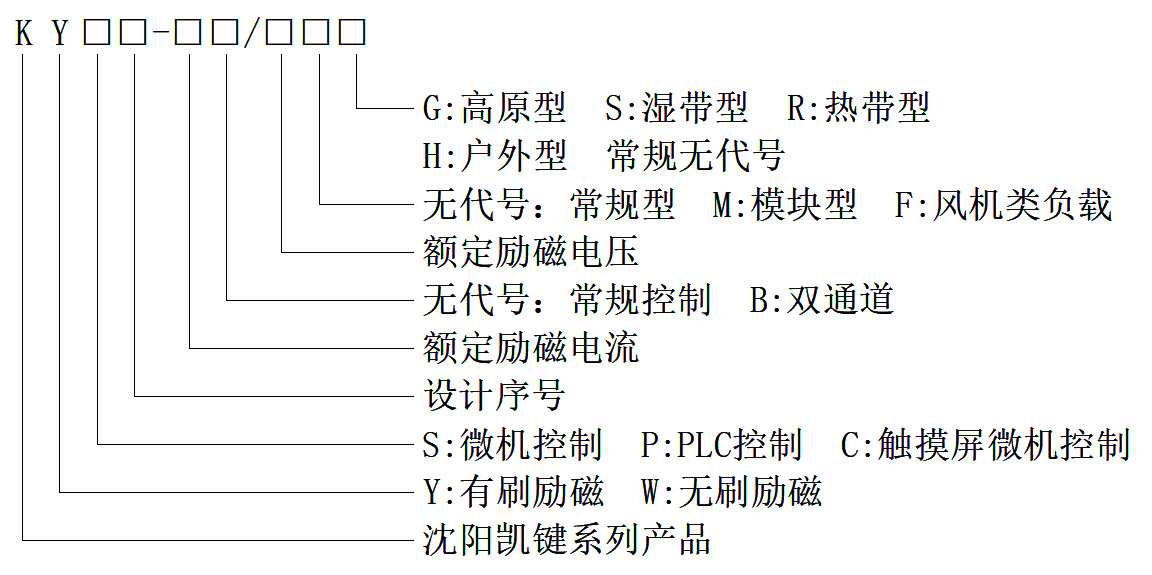

2、型号说明

KYS P C励磁柜型号说明.jpg

说明:

1.额定励磁电压、额定励磁电流两项也可以统一由电机容量代替。

2.以下针对常规型号产品进行阐述。



2、技术特点

2.1 本装置主回路采用三相全控桥式整流电路,输入电源为交流三相四线制。

2.2  本装置具有多重过电压吸收保护环节(换向过电压、操作过电压等),并采取了可控硅均压措施。

2.3 本装置保护功能齐全,过励、欠励、快速熔断器熔断、冷却风机故障及电机失步等均具有声光报警功能。

2.4 可适应3kV~10kV或380V等多个电压等级,且全压启动及降压启动均不受限制。

2.5 多种投励方式并用(滑差及时间),转子滑差到达投励整定值时采用顺极性投励,并设有按时间动作的后备投励环节,保证电动机在空载及带载情况均能稳定的进入同步状态。

2.6 当同步电动机降压起动时,装置具有按转子滑差为投全压整定值时自动投全压控制环节,同样设有按时间动作的后备投全压环节。

2.7 输出励磁的调节范围大为电动机额定励磁励磁电流的10%~110%。

2.8 励磁调节和控制采用自主研发的KYSK-113型同步电机微机励磁控制单元,功能强大,工作稳定可靠,装调简便。

2.9 控制器主控采用进口AVR工业级芯片,具有超强的抗干扰能力,大大地提高了系统稳定性。

2.10 本柜采用中、英双字显示液晶屏进行人机信息交换,显示直观,界面友好,信息量大,操作方便。功能选择及参数设定采用菜单操作,非常直观和简便。

2.11具有相序检测环节及自动调节,当电源相序接错时,会自动切换触发相序,不会影响装置正常运行。

2.12 本装置具有欠压强励、外部强励功能,强励时间与强励倍数可通过调节器的菜单进行设定。

2.13 开闭环多种工作方式:恒触发角度、恒励磁电流运行、恒功率因数运行。

2.14 具有独立可靠的异步零压灭磁系统,电动机在异步起动过程中,有效的消除了转子回路感应电流正负半周不对称,避免了异步启动过程中存在的脉振现象,具有良好的异步驱动性能。

2.15 本装置有完善的自检功能及保护措施,用于保护励磁调节器本身和同步电动机的安全运行。

2.16 本装置备有信息交换的通讯接口,作为与上位机通讯之用。

3、主要功能及技术参数

3.1 主要功能

装置功能大部分由软件完成,主要功能如下:

3.1.1 恒触发角运行;

3.1.2 恒励磁电流运行(闭环);

3.1.3 恒功率因数运行(闭环);

3.1.4 数字PID整定调节参数;

3.1.5 运行中失步检测功能;

3.1.6 过励、欠励等各种限制保护功能;

3.1.7 熔断器熔断、空气开关跳、风机故障报警功能;

3.1.8 电源、硬件、软件故障检测和处理功能;

3.1.9 参数在线修改及详细故障读出功能;

3.1.10 上位机通讯功能:RS485。
