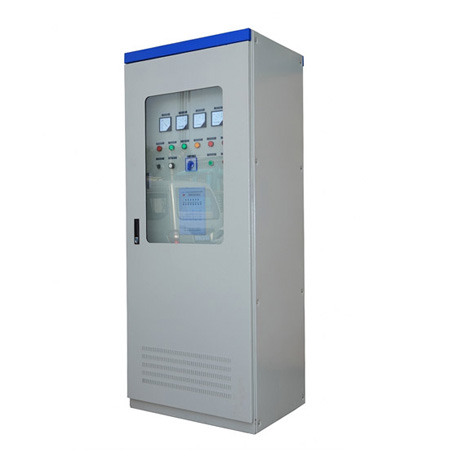

KYM同步电机励磁装置

KYM同步电机励磁装置

详细介绍

KYM同步电机励磁装置

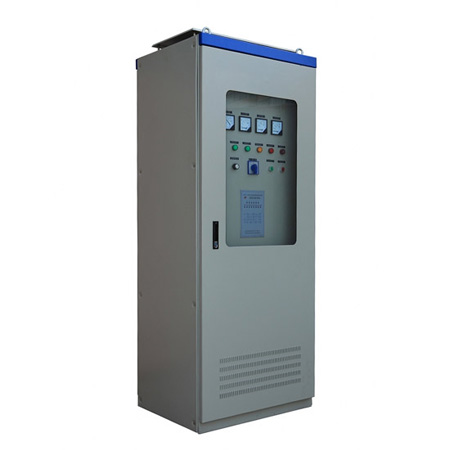

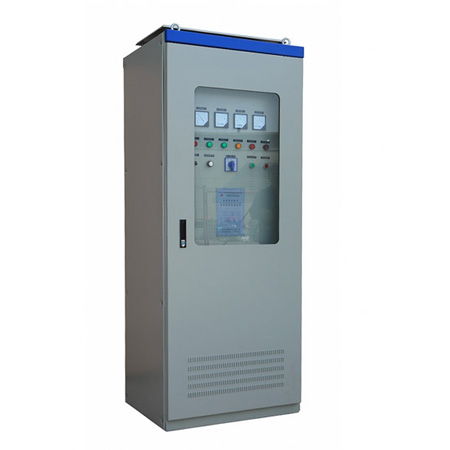

KYM同步电机励磁柜

1、主要用途及适用范围

KYM3型同步电动机可控硅励磁装置是在综合了DYJ、KYM1、KYM2等励磁装置的基础上,开发升级的多功能新型励磁装置。本装置由投励控制、励磁调节、故障处理、灭磁控制等几部分组成。它以高集成度移相控制芯片为核心,优质可靠的外围电路为依托、巧妙简洁的科学设计为根本,使得本励磁装置在同类产品中成为优秀品牌,倍受广大用户的好评。

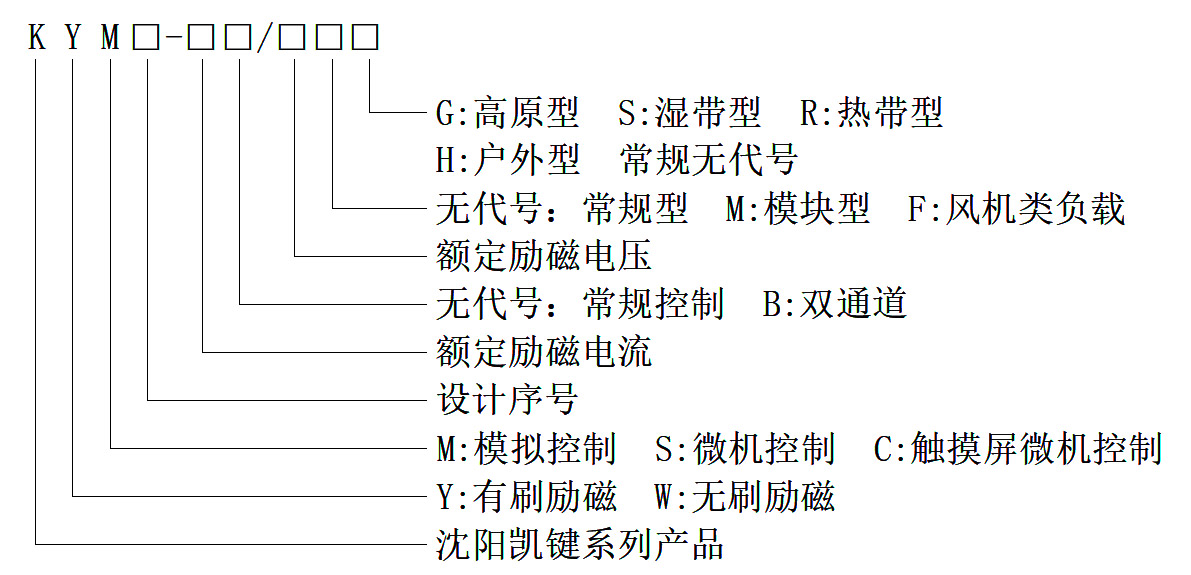

2、型号说明


说明:

1.由于产品升级换代,原来DYJ、KGLF型励磁柜统一由KYM系列产品取代。其集控单元KYMK─115的性能有较大的改进和提高。

2.额定励磁电压、额定励磁电流两项也可以统一由电机容量代替。

3.以下针对常规型号产品进行阐述。



3、规格和参数

KYM型额定励磁电压和电流规格见表1:

额定励磁

电流

额定励磁

电压



130A





200A





300A





450A





600A



强励倍数

50V

1

1

1

1

2

1.4

75V

1

1

1

2

2

1.4

110V

1

1

2

2

3

1.4

140V

1

2

2

3

3

1.4

170V

2

2

3

3

3

1.4

注:

1. 1、2为单柜结构,3为变压器外附。

2.  也可根据同步电动机额定励磁参数定制。



4 技术性能

4.1 本装置主回路采用可控硅三相全控桥式整流电路,风冷,具有风机故障报警,线路简洁可靠。

4.2 本装置输入电源为交流三相四线制AC380V/220V。

4.3 本装置具有换向过电压、操作过电压等多重过电压吸收环节,并采取了可控硅均压措施。

4.4 本装置具有恒触发角及恒励磁电流运行功能,能有效地避免电网电压的波动、转子电阻的变化等因素对励磁电流的影响。

4.5 本装置具有多个拨码开关供功能选择、积分时间调整及系统调试之用,提高了装置运行的灵活性和稳定性。

4.6 本装置保护功能齐全,快速熔断器熔断、冷却风机故障及电机失步等均具有声光报警功能,并且可以选择欠励保护功能。

4.7 与同步电动机定子回路没有直接的电气联系,因此同步电动机定子回路可根据具体情况设计为高压3kV~6kV~10kV或380V,全压起动或降压起动不受限制。

4.8 具有多重投励方式,装置具有按转子滑差投入励磁的控制环节,投励方式为准角投励。并设有手动投励和按时间动作的后备投励环节,适用于轻载及重载等场合。

4.9 当同步电动机降压起动时,装置具有按转子滑差为投全压整定值时自动投全压控制环节,即当电机转速达到一定值时切除降压起动设备,电机全压运行。

4.10 输出励磁电压、励磁电流的调节范围为电动机额定励磁电压、额定励磁电流的10%~110%,并具有电网电压补偿环节。

4.11 具有相序检测环节, 当电源相序接错时,集控单元相序指示灯亮。

4.12  装置具有强励磁功能,当电动机定子电压下降到额定电压的80%时,集控单元会接受到高压起动柜给出的强励磁信号,使电动机励磁电流(或励磁电压)上升,电压恢复后强励切除,系统又恢复到稳定运行状态。强励磁时间不大于60秒。

4.13  具有独立可靠的灭磁系统,通过合理的选用灭磁电阻、灭磁可控硅以及灭磁二极管,使电动机在异步起动过程中,能自动灭磁。并具有零压灭磁控制环节,消除电机起动过程的脉振,增大牵入转矩,使电机起动平稳快捷。

4.14 设有逆变环节,有效泻放电机转子的储能,保护电机和励磁装置免受损害。

4.15  当同步电动机失步运行时,电动机定子回路功率因数大幅度下降(滞后),失步保护电路经延时后,给出失步跳闸信号,延时跳闸可避免误动作,增加系统运行的可靠性。

4.16  装置的调节控制器采用高集成度控制单元KYMK-115,功能强大,工作稳定可靠,装调简便。其核心芯片采用单片集成电路TC787A,它是采用先进IC工艺设计制造,具有功耗小,功能强,输入阻抗高,抗干扰性能好,移相范围宽,外接元件少等优点。
