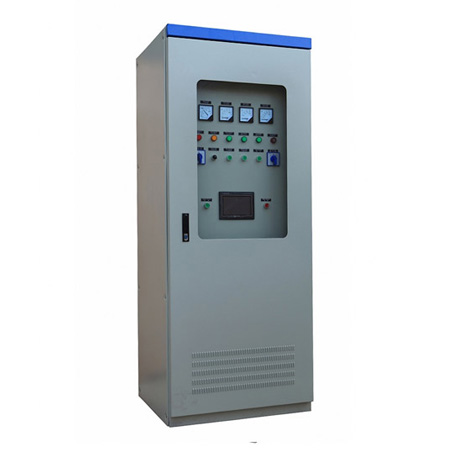

KYP同步电机励磁柜

KYP同步电机励磁柜

详细介绍

KYP同步电机励磁装置

1、主要用途及适用范围

KYP3B系列同步电机励磁调节装置是新一代的同步电动机励磁装置。本装置采用可编程序控制器PLC进行励磁调节,采用闭环调节和控制,具有恒励磁电流运行、恒功率因数运行、失步保护等功能,以及常规励磁不能实现的许多控制、限制、保护和自诊断自恢复功能,增强了同步电动机和供电网络的动态稳定性。

KYP3B系列同步电机励磁调节装置采用触摸屏进行人机信息交换,界面友好,显示直观,操作方便。

KYP3B系列同步电机励磁调节装置适用于拖动重载、轻载或冲击性负荷的同步电动机的直流励磁电源,与同步电动机单机配套。例如:拖动各种大型磨机、风机、压缩机、水泵、轧钢机、破碎机、皮带运输机等设备。



2 、型号说明


说明:

1.额定励磁电压、额定励磁电流两项也可以统一由电机容量代替。

2.以下针对KYP3-□B型号产品进行阐述。



3 、技术特点

3.1 本装置主回路采用晶闸管三相全控桥式整流模块,线路简洁,工作可靠。

3.2 本装置输入电源为交流三相四线制AC380V/220V,不受相序限制。

3.3 本装置具有独特的阻容吸收技术,对于多重过电压吸收保护环节,并采取了晶闸管均压措施。

3.4 本装置具有新型快熔检测技术,相对于传统方式,更加可靠稳定。

3.5 本装置保护功能齐全,快速熔断器熔断及电机失步等均具有声光报警功能。

3.6 与同步电动机定子回路没有直接的电气联系,因此适用于同步电动机3kV~10kV等高压同步电机。

3.7 支持全压启动或带附属降压设备的电抗器、水阻柜等降压启动方式。

3.8 输出励磁电压、励磁电流的调节范围为电动机额定励磁电压、额定励磁电流的10%~110%。

3.9 励磁调节和控制采用西门子可编逻辑控制器PLC,功能强大,工作稳定可靠,装调简便。

3.10 本柜采用触摸屏做为人机对话器件,显示直观,界面友好,信息量大,操作方便。功能选择及参数设定采用菜单操作,非常直观和简便。

3.11 本装置有两套独立的PLC调节控制单元及晶闸管智能模块通道,可人为指定其中一套为工作通道,备用通道自动跟踪工作通道,在工作通道发生电源故障、硬件故障和软件故障时自动切换到备用通道(可选配为单通道型号)。

3.12 本装置具有多种强励功能,投励强励、外部强励、欠压强励等且强励时间与强励倍数可通过调节器的菜单进行设定。

3.13 闭环运行工作方式:恒励磁电流运行、恒功率因数运行。

3.14 本装置有完善的自检功能及保护措施,用于保护励磁调节器本身和同步电动机的安全运行。

3.15 本装置备有信息交换的通讯接口,作为与上位机通讯之用。



4、主要功能及技术参数

装置功能大部分由软件完成,主要功能如下:

4.1.1 开环运行;

4.1.2 恒励磁电流运行;

4.1.3 恒功率因数运行;

4.1.4 数字整定调节参数;

4.1.5  软硬件双通道冗余设计,双重保证,可靠性大大提高;

4.1.6 失步检测,过励、欠励等各种限制保护功能;

4.1.7 熔断器熔断、空气开关跳、互感器断线、同步信号故障检测和处理功能;

4.1.8 电源、硬件、软件故障检测和处理功能;

4.1.9 参数在线修改及详细故障读出功能;

4.1.10 故障滤波功能,可实时显示功率因数、定子电压、定子电流、励磁电压、励磁电流、触发角度等信息

4.1.11 上位机通讯功能:RS485。
