BP系列频敏变阻器

BP系列频敏变阻器

详细介绍

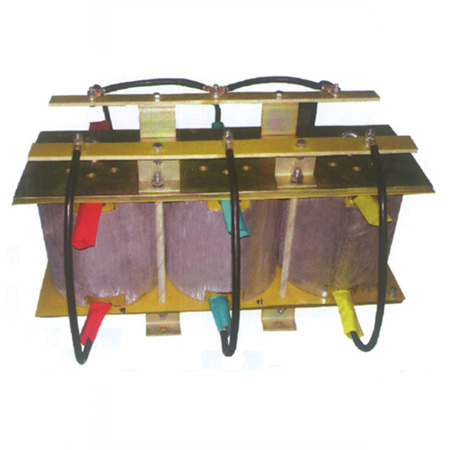

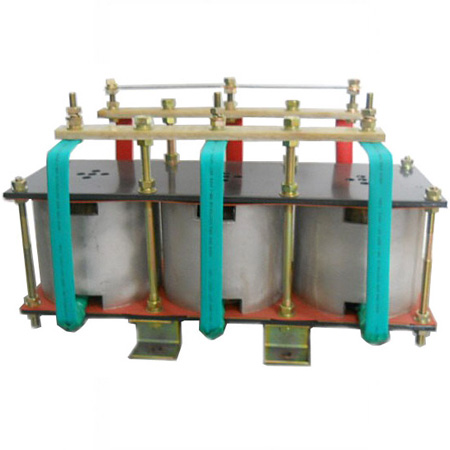

BP系列频敏变阻器

一、概述

频敏变阻器是一种静止的无触点电磁元件,实际上是一个特殊的三相铁芯电抗器,其结构类似于没有二次绕组的三相变压器,电气上相当于一个等值阻抗。一般接于绕线电机转子回路中使用。

当绕线式电动机刚开始起动时,电动机转速很低,故转子电流频率很大,铁心中的损耗很大,即等值电阻很大,故限制了启动电流,增大了启动转矩。随着转速的增加,转子电流频率下降,等值电阻减小,使启动电流及转矩保持一定数值。起动结束后,转子绕组短接,把频敏变阻器从电路中切除。

BP系列频敏变阻器适用于50Hz,容量自22kW至2240kW,三相交流绕线型异步电动机作为短时轻载、重轻载及重载起动用。例如水泵、空压机、轧钢机、球磨机等。

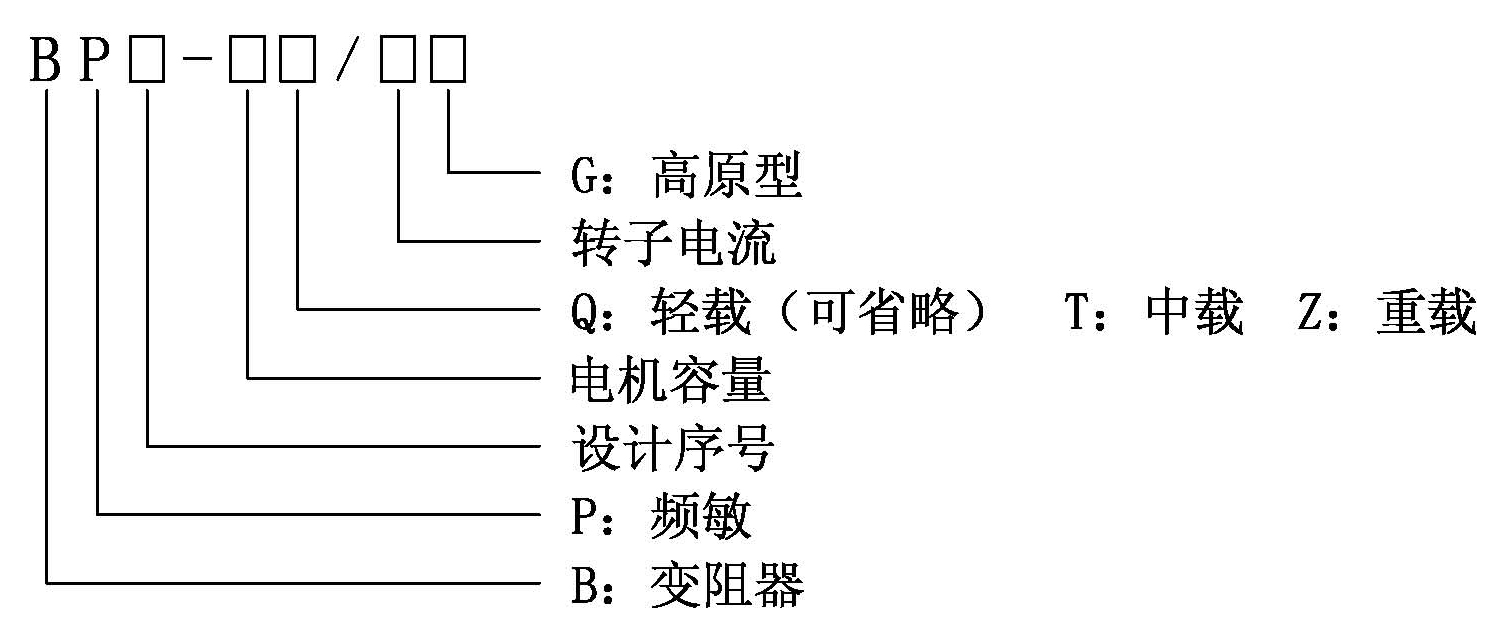

二、型号说明

BP系列频敏变阻器

三、使用特点

1  当电动机容量较大时,可以将多组频敏变阻器连接起来组合使用,其线方式有单组、二组串联、二组并联及二串二并等多种形式。

2  在使用有抽头的频敏变阻器时,可以根据负载情况进行适当调整。当100%接入时,起动电流及起动力矩都较小。

四、规格系列

1  轻载系指传动电动机在起动过程中不带负载或带轻微负载。起动负载系数为0.1~0.4;

中载系指转动惯量较大的电动机及负载或在起动过程中负载力矩随转速的上升而下降,起动时阻力矩较大。起动负载系数为0.4~0.7;

重载系指可以起动满载设备,起动负载系数为0.7~0.85。

2  轻载起动时起动电流倍数为1.6;中载起动时起动电流倍数为2.0;重载起动时起动电流倍数为2.5。

3  频敏变阻器相当于一个等值阻抗。根据型号中的电机容量,则可对于出铁芯编号、铁芯片数、线圈匝数及导线截面积。

4  频敏变阻器随设计序号、电机容量的不同其外形及安装尺寸有较大差异,具体见使用说明书。
