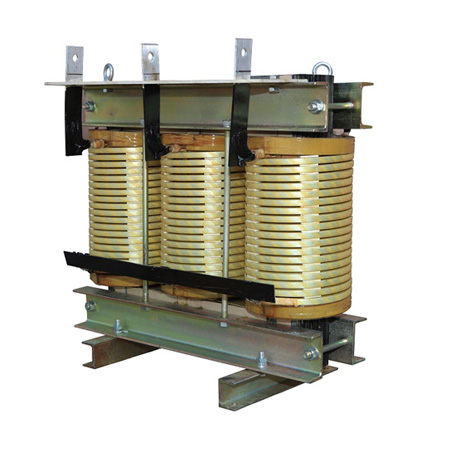

ZSG系列整流变压器

ZSG系列整流变压器

详细介绍

ZSG系列整流变压器

一、概述

整流整流是变流技术中应用最广泛的一种形式,而整流变压器是将电网电源转换为整流装置所需要的电源的一种变压器。整流设备的特点是原方输入交流,而副方通过整流原件后输出直流。工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。

我公司生产的整流变压器广泛应用于变频、电化学电解、牵引、传动、直流输电、电镀、充电、励磁、静电除尘及一般工业用整流电源等。本产品适用于交流50/60Hz,绝缘等级高,体积小,性能优,规格齐全,安全可靠。

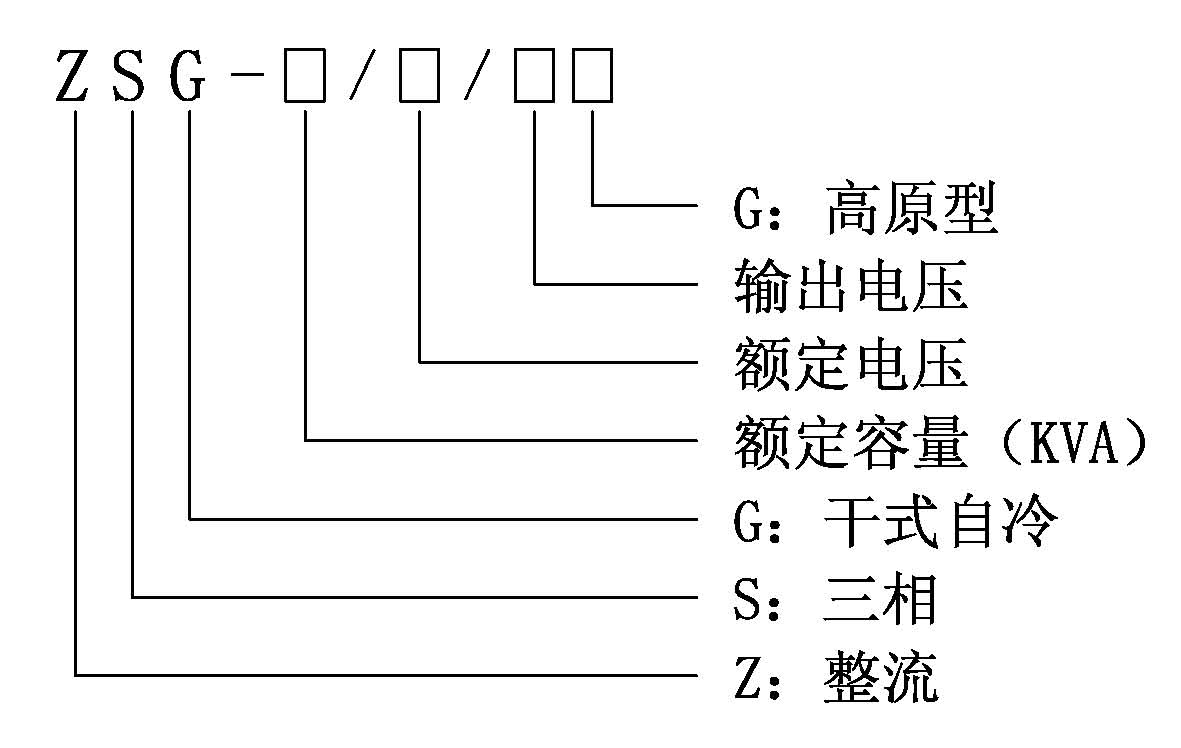

二、型号说明

ZSG系列整流变压器

三、规格系列

型 号 规 格

外 形 尺 寸

(长××高)

型 号 规 格

外 形 尺 寸

(长××高)

ZSG  1/0.38

240×155×200

ZSG  12/0.38

500×250×330

ZSG  2/0.38

270×180×230

ZSG  15/0.38

570×280×410

ZSG  3/0.38

320×200×250

ZSG  20/0.38

610×300×515

ZSG  4/0.38

325×210×250

ZSG  25/0.38

650×300×540

ZSG  5/0.38

365×220×300

ZSG  30/0.38

660×475×540

ZSG  6/0.38

365×230×300

ZSG  40/0.38

730×475×540

ZSG  7/0.38

365×250×300

ZSG  50/0.38

800×570×540

ZSG  8/0.38

425×230×330

ZSG  60/0.38

880×570×540

ZSG  9/0.38

425×240×330

ZSG  75/0.38

1020×530×620

ZSG  10/0.38

425×250×330

ZSG  100/0.38

1020×530×740

四、性能特点

1  产品设计合理、具有可靠的绝缘水平和绝缘模型,充公保证产品的电气性能可靠和稳定。

2  动稳定程度高:具有较强的抗突变电流能力,以满足极恶劣的负载环境。

3  高抗阻:产品有较高的输出阻抗,以抑制di/dt,有效保护整流元件。

4  热稳定性好:先进的产品设计,严格控制产品的工艺质量,留有充分的温升裕度。

5  过载能力强:可在140%过电流情况下安全运行20S,满足系统强励的要求。

6  结构简洁合理,性能指标优越,空载电流小,效率高,噪声低,外形美观。

7  1~9KVA一般用于无刷励磁系统。为抑制高次谐波环流,常规产品采用Dy11接法。
