真空接触器

真空接触器

详细介绍

真空接触器

一、概述

真空开关因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名;具有体积小、重量轻、绝缘强度高、开断能力强、操作方便可靠等优点,在工厂企业的工业控制中得到广泛的应用。

真空接触器利用真空灭弧室灭弧,开断速度快,可以频繁接通和切断正常工作电流,适用于远距离接通和断开交流电动机或其它负载。

我公司生产的JCZ10系列真空接触器广泛应用于火电、冶金、矿山、建材、造纸和化工等行业。适用于交流50Hz~60Hz,主回路额定电压7.2kV、12kV,额定电流630A 及以下的电力网中,供远距离接通和分断及频繁起动和控制交流电动机,较适宜与熔断器和保护装置组合代替真空断路器。

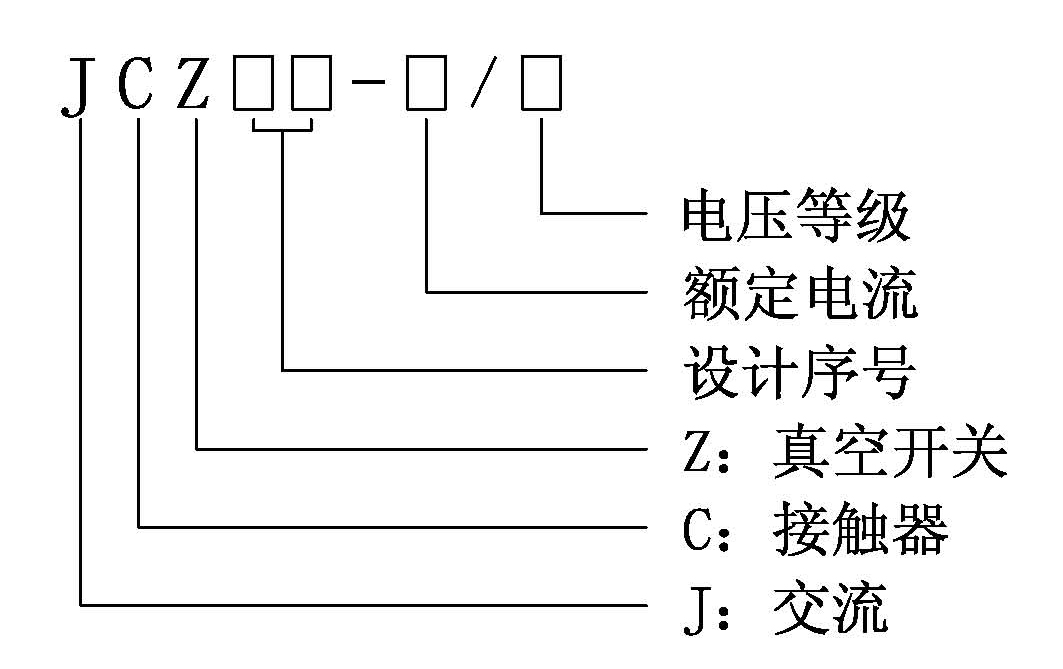

二、型号说明

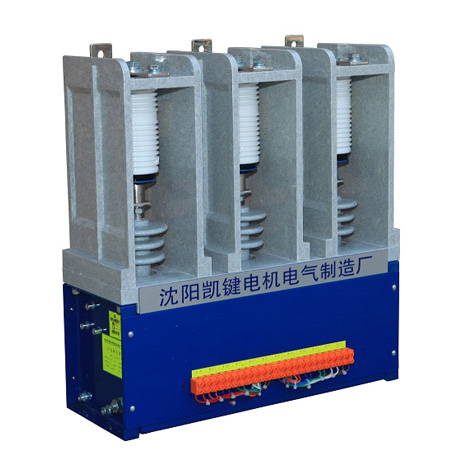

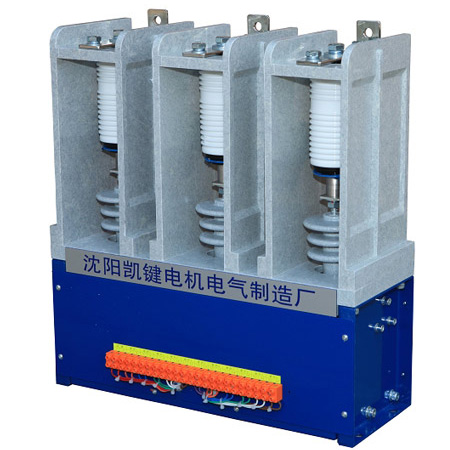

JCZ10系列真空接触器

三、技术特点

1  JCZ10系列真空接触器采用高压回路和低压控制上下分置结构,结构简洁直观,绝缘性好,安全可靠,便于安装和维护。

2  金属底座使得装置结构牢固,工作可靠。

3  电磁系统和控制部分全部内置封闭设计,提高了装置的安全性、可靠性、美观性。

4  装置的关键器件为真空开关管,它是主要由玻璃或陶瓷外壳、上下盖板及动、定导电杆组成的密闭腔体。

5  由于真空接触器主触头的分合是在真空中进行的,因而具有优良的开关特性,控制容量大,体积小,寿命长,安全可靠。

6  JCZ10系列真空接触器额定工作电压分为7.2kV、12kV两种,额定工作电流分为160A、250A、400A及630A等几种规格。

7  操作电源:AC或DC 110V、220V、380V或根据用户要求定制。

四、使用

1  真空接触器主回路不适宜进行串并联接工作。

2  由于真空接触器开断速度非常快,当它断开电动机或感性负载时,容易在机端或负载端产生过压,造成负载绝缘损坏。一般在负载侧接入过电压保护器件,比如避雷器。

3  控制真空接触器的操作电源应有足够的容量,用于控制真空接触器的电器也应有足够的容量,尤其是直流控制方式。

4  在作为电机起动的主开关使用时,真空接触器一般与高压熔断器配合使用,作为负载的短路保护。

五、外形及安装尺寸

外形尺寸:高×宽×深=450×400×170 mm

安装尺寸:宽×深=378×100 mm

安装孔:  4×φ11 mm
